Analyse technique comparative des différentes alternatives technologiques pour la valorisation du lactosérum par microparticulation des protéines.
L’analyse technique comparative des diverses alternatives technologiques pour la valorisation du lactosérum par la microparticulation des protéines montre que le traitement du lactosérum de fromagerie est passé d’un défi environnemental à la principale voie d’augmentation de la marge brute dans l’industrie laitière. La clé de cette valorisation réside dans la microparticulation des protéines de sérum lactique, un procédé thermo-mécanique qui transforme les protéines solubles natives (principalement la β-lactoglobuline et l’α-lactalbumine) en micro-agrégats sphériques stables simulant le comportement des globules gras.
Cet article analyse en détail les différentes solutions technologiques disponibles sur le marché — depuis les schémas traditionnels équipés d’un homogénéisateur haute pression en aval jusqu’aux systèmes monoblocs intégrés à cisaillement cinétique simultané développés par Perinox, en passant par les modules standardisés sur catalogue et les lignes périphériques fragmentées. L’étude évalue comment le contrôle rigoureux de la courbe de distribution volumétrique de taille de particule (PSD) entre 1 et 10 µm évite les défauts de texture, réduit l’encrassement thermique (fouling) et permet de retenir jusqu’à 80 % des protéines de sérum dans le caillé, générant des gains réels de rendement fromager supérieurs à 20 %.
Fondements physico-chimiques de la microparticulation des protéines de sérum
Pour comparer efficacement les alternatives technologiques, il convient de comprendre la cinétique de dénaturation et d’agrégation des protéines de sérum au cours du procédé :
- Dénaturation thermique (Traitement thermique > 65 °C) : Au-delà de la température critique, la β-lactoglobuline déplie sa structure tertiaire globulaire, exposant ses groupements sulfhydryles (–SH) libres vers la phase aqueuse.
- Formation de ponts disulfures intermoléculaires : Les groupements –SH réagissent entre eux par des liaisons covalentes S–S, formant des réseaux macromoléculaires.
- Cisaillement mécanique (Shear-Induced Sizing) : L’application d’un taux de cisaillement (γ̇ en s⁻¹) sur le fluide structure les macrogels en formation, les fractionnant en micro-agrégats sphériques stables.
La fenêtre critique de la distribution volumétrique de taille de particule (PSD)
Pour une intégration optimale de l’ingrédient dans la matrice fromagère, la dimension des agrégats doit respecter un intervalle strict :
- Particules inférieures à 1,0 µm : Non piégées dans le réseau de paracaséinate de calcium, elles sont entraînées et perdues dans le sérum.
- Particules supérieures à 10,0 µm : Elles altèrent la cohésion du caillé et provoquent une sensation en bouche désagréable, farineuse ou grumeleuse (grittiness).
- Plage optimale (1,0 à 10,0 µm) : Géométriquement équivalente aux globules gras du lait. L’objectif technique consiste à concentrer plus de 95 % des particules strictement dans cet intervalle.

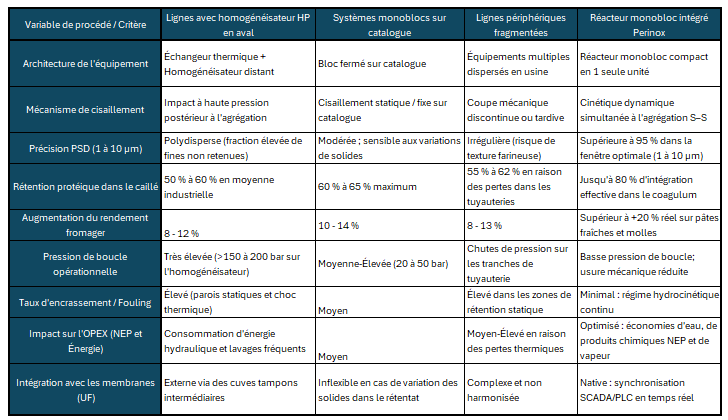

Analyse comparative des différentes alternatives technologiques
Plusieurs configurations d’ingénierie sont exploitées dans le secteur industriel pour traiter le concentré de protéines de sérum (WPC). Leurs principes de fonctionnement et leurs limites techniques sont analysés ci-dessous face au standard du réacteur monobloc.
1. Lignes basées sur des échangeurs thermiques et un homogénéisateur haute pression en aval
- Approche d’ingénierie : Ces lignes chauffent le sérum concentré dans des échangeurs tubulaires ou à surface raclée conventionnels, le maintiennent dans des tubulures de chambrage, puis l’orientent vers un homogénéisateur mécanique haute pression pour fractionner les gels formés.
- Limites techniques :
- Cisaillement tardif hors de la fenêtre d’agrégation: L’application de la force de coupe après la consolidation thermique du gel protéique provoque une rupture hétérogène sous l’impact hydraulique. Il en résulte une courbe PSD très dispersée, riche en fines non retenues dans le fromage.
- Encrassement thermique accéléré (Fouling): Le chauffage des protéines sur des surfaces statiques sans cisaillement simultané entraîne un dépôt protéique rapide sur les parois métalliques. Cela nécessite des pressions de boucle élevées, accroît la consommation énergétique (kWh/m³) et impose des arrêts fréquents pour le nettoyage chimique (NEP/CIP).
2. Systèmes monoblocs standardisés sur catalogue (« Blocs fermés »)
- Approche d’ingénierie : Unités préréglées sur catalogue combinant un traitement thermique indirect et un système de cisaillement mécanique statique ou préconfiguré.
- Limites techniques :
- Rigidité face aux variations de la matière première : La teneur en solides du rétentat issu de l’ultrafiltration (UF) varie quotidiennement selon le lait collecté. En tant que modules standardisés, leur capacité à adapter le taux de cisaillement en temps réel reste limitée.
- Couplage externe non natif : L’absence d’intégration native avec les systèmes de membranes de l’usine génère des déséquilibres dans le bilan de matière global.
3. Lignes périphériques fragmentées (Équipements indépendants)
Approche d’ingénierie : Le procédé repose sur l’interconnexion d’équipements séparés : dénaturateurs thermiques, cuves de mélange, conduites de maintien prolongées et cisailleurs périphériques.
Limites techniques :
Chutes thermiques et pertes de charge : Les conduites de liaison étendues engendrent des fluctuations de température et des pertes de charge hydrauliques, déstabilisant le temps de séjour des protéines natives.
Emprise au sol élevée (Footprint) : Elles exigent des surfaces d’installation importantes et multiplient les points critiques de maintenance.
4. La solution Perinox : Réacteur monobloc intégré à cisaillement cinétique simultané
L’ingénierie Perinox a développé une solution fondée sur un réacteur monobloc compact et automatisé qui réalise la dénaturation thermique et le cisaillement mécanique de manière continue et simultanée.
- Cisaillement au moment exact de la réticulation (S–S) : L’effort de cisaillement s’exerce au moment précis où la molécule forme ses liaisons disulfures sous l’action du profil thermique. Cela garantit que plus de 95 % des particules restent stables entre 1 et 10 µm, supprimant la texture farineuse et assurant une rétention maximale dans le caillé.
- Fonctionnement à basse pression et encrassement minimal : Le maintien du fluide sous agitation hydrocinétique constante tout au long du gradient thermique réduit drastiquement le dépôt sur les parois du réacteur. La pression de boucle est diminuée, les durées de production continue sont prolongées, et des économies significatives en eau, énergie et détergents de nettoyage (NEP/CIP) sont réalisées.
- Intégration native avec les membranes de filtration : L’unité s’intègre d’usine avec les systèmes de filtration membranaires Perinox (UF/RO). Les systèmes de contrôle SCADA ajustent automatiquement le régime de cisaillement en fonction du débit massique d’alimentation.
Schéma de flux et intégration dans l’usine
Afin d’atteindre le taux de conversion maximal, le procédé de microparticulation s’articule autour des étapes d’intégration thermo-hydraulique suivantes :
Étape 1 : Alimentation et réception de la matière première
Lactosérum doux ou acide issu de la fromagerie, écrémé et clarifié au préalable.
Étape 2 : Pré-concentration par membranes (UF / RO)
Fractionnement tangentiel pour l’extraction du perméat (eau/lactose) et concentration de l’azote sérique vers des niveaux WPC35 à WPC60.
Étape 3 : Réacteur monobloc continu Perinox (Synchronisation native SCADA/PLC)
Dénaturation thermique guidée (> 65 °C) associée à un cisaillement cinétique dynamique simultané pendant le croisement des liaisons disulfures.
Étape 4 : Obtention de protéines microparticulées stables
Distribution volumétrique de taille de particule (PSD) : > 95 % concentré dans l’intervalle 1,0 à 10,0 µm, éliminant tout risque de grumeaux ou de texture farineuse.
Étape 5 : Réincorporation dans le lait de fabrication fromagère
Rétention des protéines sériques dans le caillé jusqu’à 80 %, permettant un gain de rendement fromager réel supérieur à 20 %.
Proposition de valeur
Le choix de l’alternative technologique pour la valorisation du sérum conditionne la rentabilité du projet à long terme :
- Rentabilité par m³ traité : La capacité à piéger jusqu’à 80 % des protéines de sérum dans le caillé génère un accroissement du rendement fromager supérieur à 20 %, accélérant le retour sur investissement (ROI) de l’installation.
- Optimisation des coûts d’exploitation (OPEX) : La conception anti-fouling à basse pression réduit la consommation d’énergie, diminue l’usage de produits chimiques lors des phases de nettoyage (NEP/CIP) et prolonge les cycles de production ininterrompus.
- Qualité de produit garantie : Le contrôle resserré de la PSD (> 95 % entre 1 et 10 µm) assure une texture lisse et homogène, exempte de grumeaux.
Pour valider ces résultats sur leurs propres effluents laitiers, Perinox met à disposition de l’industrie sa Plante Pilote de Transformation Laitière, permettant de réaliser des essais rhéologiques à échelle pilote avant le démarrage industriel.
Foire aux questions (FAQ)
1. Quel est l’avantage de la microparticulation par cisaillement simultané par rapport à l’homogénéisation haute pression en aval ?
L’homogénéisation haute pression traditionnelle agit de façon destructive sur des macrogels protéiques préalablement consolidés dans des échangeurs statiques. Cela déstabilise la courbe PSD, produit des fines non retenues et accélère l’encrassement thermique (fouling). Le réacteur Perinox applique l’effort de cisaillement de manière simultanée pendant la phase exacte de formation des ponts disulfures (S–S). Cette action prévient la macrogélification sans nécessiter de pressions hydrauliques extrêmes, réduisant la consommation d’énergie, limitant l’adhérence protéique sur les parois et espaçant les cycles de nettoyage NEP/CIP.
2. Comment la technologie Perinox évite-t-elle la texture farineuse dans les produits laitiers microparticulés ?
La texture farineuse ou grumeleuse apparaît lorsque des agrégats protéiques dépassent un diamètre de 10 micromètres (µm). Le réacteur monobloc Perinox maintient un régime de cisaillement hydrocinétique continu qui concentre plus de 95 % des particules dans l’intervalle de 1 à 10 µm. Cette taille est géométriquement analogue à celle des globules gras du lait, assurant une intégration homogène dans la matrice du fromage ou du yaourt sans altérer les propriétés organoleptiques en bouche.
3. Pourquoi l’intégration native entre les membranes de filtration (UF) et le réacteur de microparticulation est-elle fondamentale ?
Les variations de concentration en solides protéiques dans le sérum concentré (WPC) perturbent les étapes thermiques conventionnelles. L’intégration native Perinox relie le système d’automatisme SCADA de l’unité de filtration membranaire (UF/RO) au réacteur thermique. Cela permet d’ajuster automatiquement et en temps réel le taux de cisaillement et l’apport d’énergie selon le débit d’alimentation, garantissant un rendement fromager constant (> 20 %) et une efficacité énergétique optimale.
Contenu associé:
Valorisation du lactosérum par la technologie de microparticulation de protéines
Valorisation et traitement du lactosérum
Références techniques:
- ASME. (2022). Bioprocessing Equipment Standard (ASME BPE-2022). The American Society of Mechanical Engineers. https://www.asme.org/codes-standards/find-codes-standards/bpe-bioprocessing-equipment
- EHEDG. (2020). Hygienic Design Principles for Food Processing Equipment (Doc. 8). European Hygienic Engineering & Design Group. https://www.ehedg.org/
- Fox, P. F., Uniacke-Lowe, T., McSweeney, P. L. H., & O’Mahony, J. A. (2015). Dairy Chemistry and Biochemistry (2nd ed.). Springer International Publishing. https://doi.org/10.1007/978-3-319-14892-2
- International Dairy Federation (IDF). (2021). Whey Processing and Protein Fractionation Technologies (Bulletin N° 512/2021). IDF World Dairy Summit. https://fil-idf.org/
- ISO/TS 22002-1:2009. (2009). Prerequisite programmes on food safety — Part 1: Food manufacturing. International Organization for Standardization. https://www.iso.org/standard/44001.html
- Mahaut, B., Jeantet, R., Brulé, G., & Schuck, P. (2019). Productos lácteos industriales (2.ª ed.). Editorial Acribia. https://www.editorialacribia.com/
- Perinox, S. A. (2024). Soluciones tecnológicas para la Industria Láctea: Manual técnico de Microparticulación de Proteínas de Suero y Filtración por Membranas. Archivo técnico corporativo, Villarrobledo, España[cite: 1, 2, 3, 11]. https://www.perinox.com
- Spiegel, T. (2004). Whey protein microparticulation by heat treatment and homogenous shear in a scoured-surface heat exchanger. International Dairy Journal, 14(3), 217–231. https://doi.org/10.1016/j.idairyj.2003.07.001
- Walstra, P., Wouters, J. T. M., & Geurts, T. J. (2006). Dairy Technology: Principles of Milk Properties and Processes. CRC Press. https://doi.org/10.1201/9780203913291
